冷卻水水泵項目（永磁同步電機）
變頻器系列：YD580ET4-75G/90P-T
應用設備：冷卻冰機
調試日期：2026.1.13
調試地點：蘇州張家港（康某集團股份有限公司）
調試人員：王工
1、冷卻水水泵設備工作原理
冷卻水水泵是冷卻水循環系統的核心設備，其工作原理可以概括為：為冷卻水（水或水與乙二醇的混合液）提供動力，使其在系統中強制循環，將熱量從發熱部位（冰機）攜帶到散熱部位（散熱器），從而實現熱交換和溫度控制。

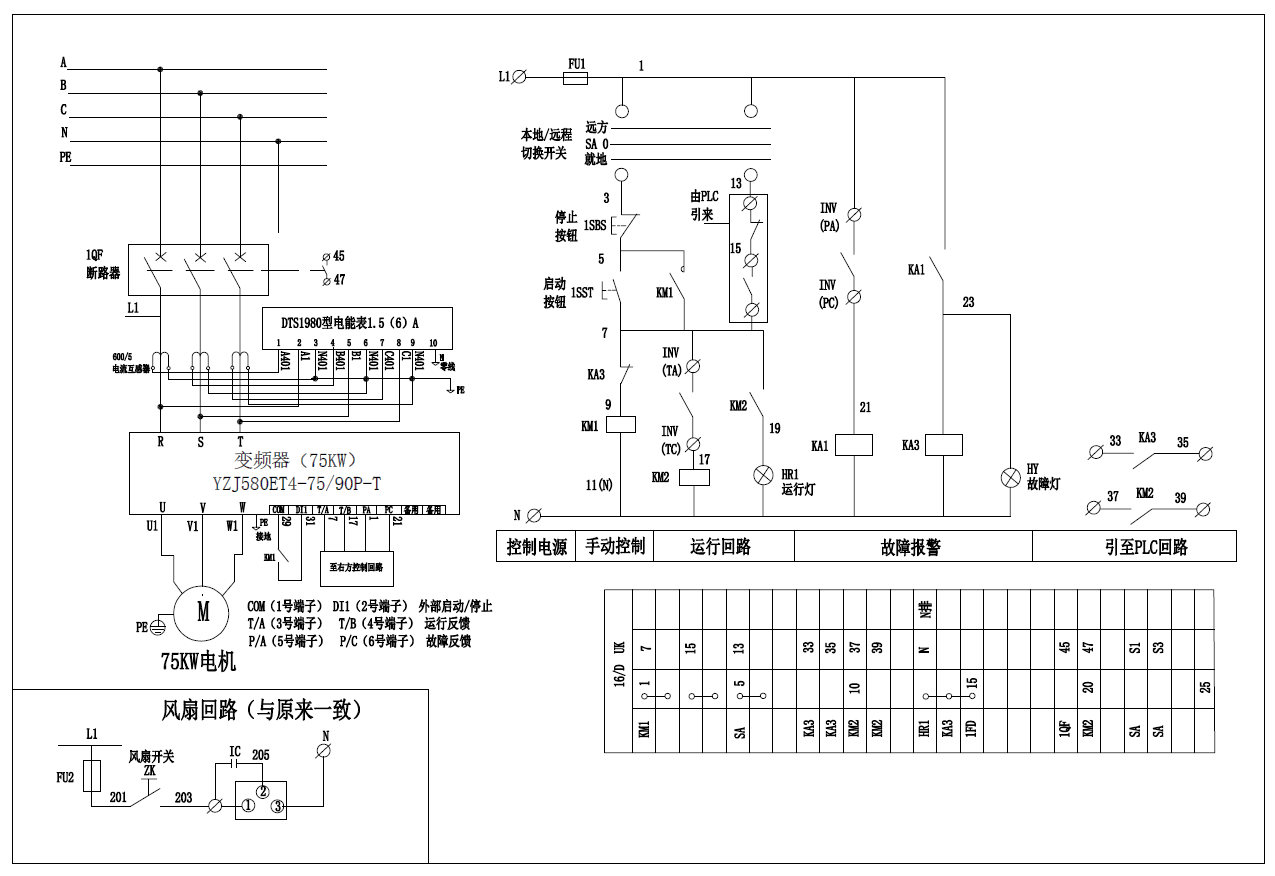

2、電氣接線圖
變頻器和電機之間存在一定距離，因此變頻器和電機都要做好接地的準備。
現場采用本地和遠程控制，要求可以本地與遠程都可以啟停（通過柜門上的本地遠程切換開關切換 ） 同時，運行和報警信號通過接觸器或者中間繼電器傳遞到PLC上，可以監控當前設備的運行狀態。
3、變頻器規格
永磁同步電機額定電流為125A，電機轉速1500轉，額定功率75KW，根據電機的型號及使用工況，我司選擇了額定電流為150A的YZJ580ET4-75G/90P-T。
- 調試步驟
現場變頻器參數設置
| P0-02=1 | 端子運行 |
| P6-10=1 | 自由停車 |
| P4-00=1 | DI1端子功能正轉 |
| P5-02=1 | 運行（本體繼電器） |
| P5-03=2 | 故障（擴展繼電器） |
| P1-01=75KW | 電機額定功率 |
| P1-02=380V | 電機額定電壓 |
| P1-03=125A | 電機額定電流 |
| P1-04=100HZ | 電機額定頻率 |
| P1-05=1500R | 電機額定轉速 |
| P0-08=100HZ | 當前頻率 |
設置完成后P1-37設置11，按RUN鍵，電機靜態自學習，后正常運行

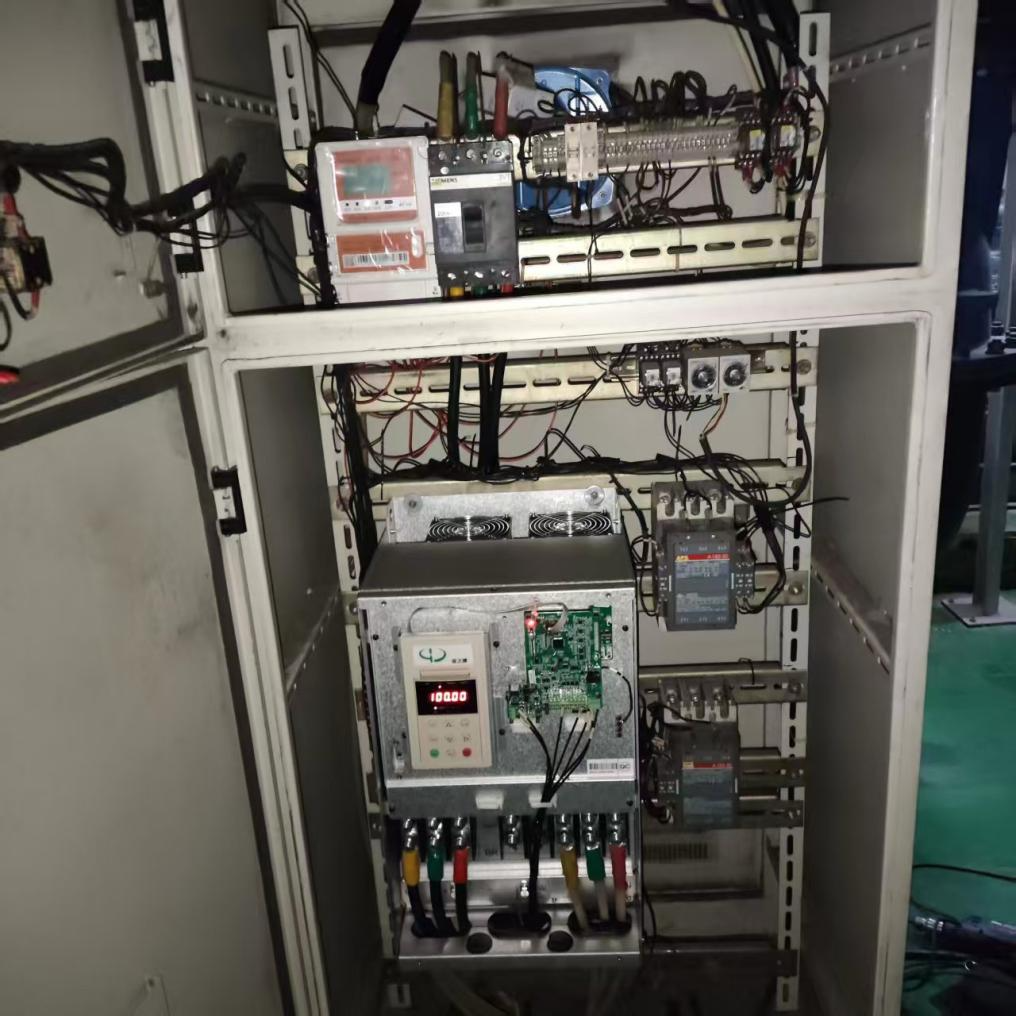

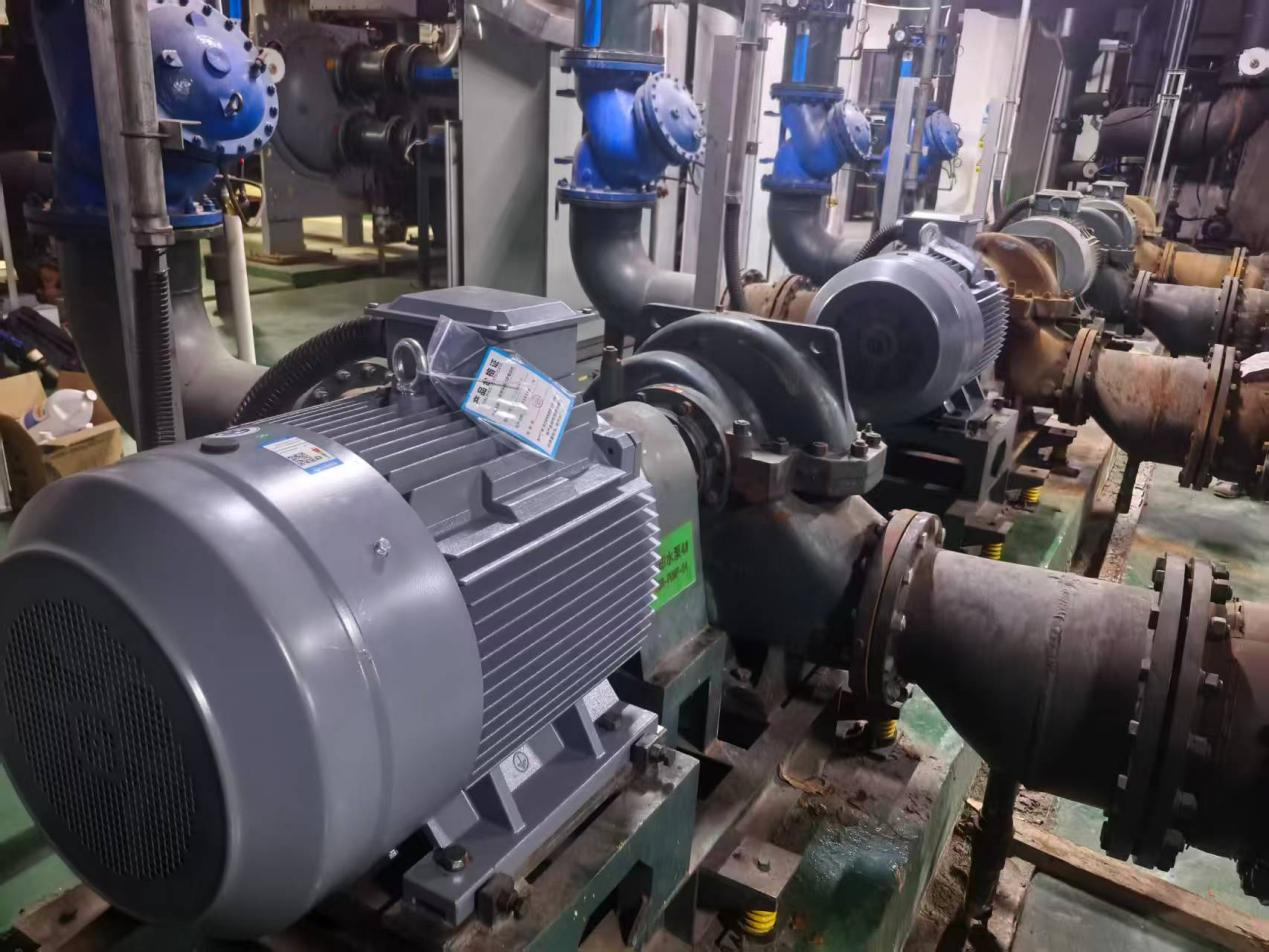

5、現場運行情況
運行穩定
電機100HZ時三相輸出電流平衡，范圍在88-90A
